Orodja vtičnika

Orodja predstavljajo glavnino dela z vtičnikom in so dostopna preko menija Processing ‣ Toolbox kot skupina GJI ELaborat, ki je razdeljena na posamezne podskupine.

_images/toolbox2.png

Processing Toolbox in GJI Elaborat

1 Uvoz

Orodja za uvoz podatkov v elaborat (skupina ELABORAT V PRIPRAVI). Ločimo tri vrste uvoza podatkov:

1.1 Uvoz elaborata

Uvozijo se datoteke že izdelanega elaborata iz lokalne mape z vsemi tipi sprememb (novi, spremenjeni, brisani) in atributi iz posameznih slojev.

Opozorilo

Mapa lahko vsebuje podatke v starem SHP formatu ali novem GeoJSON, vendar pa mora ena mapa vsebovati samo en format.

1.2 Uvoz lokalnih slojev

Najlažje je uvoziti lokalne sloje, ki so že v projektu. Možno pa je tudi izbrati pot do sloja na disku. Za uvoz atributnih podatkov sloja je pomembno da se polja ujemajo s polji v bazi - Podatkovna struktura.

Pomembno

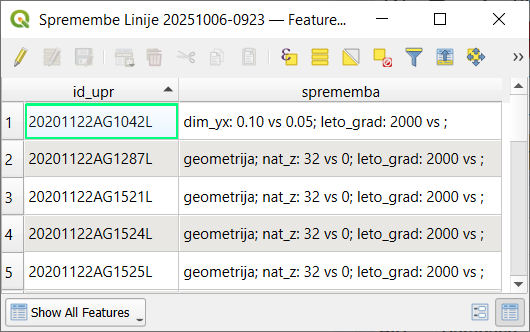

Podatki se uvozijo kot novo dodani (D), razen kadar sloj vsebuje polje ID_UPR. V tem primeru se izvede kontrola na podlagi primerjave vrednosti polja ID_UPR objekta ki se uvaža in bazo. Če vrednost ne obstaja v bazi se element uvozi kot D, če obstaja in v primeru razlike v podatkih ali geometriji pa se uvozi iz baze ter ustrezno spremeni (S).

Nasvet

Kadar želimo uvoziti tudi objekte, ki so namenjeni brisanju, mora sloj vsebovati polje TIP_SPR in objekti za brisanje vrednost B.

Uvoz točk (3D)

Izberemo točkovni sloj za uvoz ter določimo šifro objektov GJI. Kadar so vsi objekti v sloju istega tipa vpišemo pripadajočo šifro GJI, kadar pa imamo različne objekte, ki imajo ustrezno šifro določeno v polju, pa uporabimo dodatne možnosti, kjer izberemo to polje. Postopek je prikazan na primeru uporabe orodja Set Z value.

Nasvet

V primeru, da imamo samo 2D sloj in višine pripisane v atributni tabeli uporabimo orodje Set Z value za kreiranje 3D sloja.

Uvoz linij ali poligonov

Izberemo linijski ali poligonski sloj za uvoz. Uvozimo lahko tudi 2D podatke in z ločenim postopkom še višine, če jih imamo. Opcijsko lahko vpišemo tudi kdo je meritve izvajal, kar se bo zapisalo v polje MERIL.

Uvoz višin

Izberemo točkovni sloj z višinami ter označimo ali so višine za linije ali poligone.

Opomba

V primeru da sloj višin vsebuje polje ID_UPR se bodo višine pripisale pripadajočim objektom glede na vrednost polja ID_UPR, drugače pa izključno glede na lokacijo. V vsakem primeru se morajo točke za pripis višin nahajati na lomnih točkah linije ali poligona oz. znotraj minimalne tolerance.

Opozorilo

V primeru da ima linija ali poligon na točki iz izbranega sloja že obstoječo višino se bo ta zamenjala z novim podatkom!!

1.3 Uvoz podatkov GURS

S temi postopki uvozimo obstoječe stanje zbirnega katastra GJI v elaborat za nadaljnjo obravnavo. Vsi podatki se uvozijo kot nespremenjeni (N).

Opomba

Vedno se pri uvozu upoštevajo podatki vrste infrastrukture ter privzetega upravljavca iz nastavitev projekta.

Izbiramo lahko med 3 različnimi načini uvoza podatkov GURS:

  • FILTER (vnesemo atributni filter na podlagi katerega se izberejo in uvozijo elementi)

  • OBMOČJE (določimo pravokotnik kot območje uvoza)

  • RAZDALJA (določimo razdaljo v metrih od novo dodanih linij v elaboratu)

Opozorilo

Postopki uvoza podatkov GURS lahko trajajo več minut. Pri določitvi območja uvoza s pravokotnikom označimo samo območje potrebno za izdelavo elaborata!

2 Delo

Orodja za obdelavo podatkov, ki se že nahajajo v elaboratu:

  • Brisanje vseh podatkov v elaboratu (ponastavitev na začetno stanje)

  • Brisanje podvojenih linij (možnost ignoriranja usmeritve linij, prenos cevi in kablov za projekte Elektronskih komunikacij)

  • Razbijanje linij na različne načine, kjer se atributi osnovne linije prenesejo na novo nastale z razbijanjem.

  • Snap obstoječih linij na nove

3 Delo EL-KOM

Orodja za obdelavo podatkov elaborata elektronskih komunikacij:

  • Dodajanje cevi in kablov na različne načine

  • Podaljšanje kabla za izbrane cevi/trase

  • Generiranje hišnih priključkov

  • Preračun omrežja (network)

9 Zaključek

9.1 Atributiranje elementov

Orodje za paketno atributiranje elementov, ki so brez podatkov v določenih poljih in jim želimo vpisati enake podatke v enem koraku.

_images/atributiranje_6100_2.png

Atributiranje elementov za projekt elektronskih komunikacij

Dodatno pa postopek atributiranja izvede tudi naslednje obdelave podatkov:

  • pripis Z koordinate za točke, ki so brez višine na podlagi vrednosti polja Z, če je večje od 0

  • pripis Z koordinate za točke, ki so brez višine na podlagi višine iz pripadajočega loma linije

  • pripis DAT_VIR in LETO_GRAD na točke, ki imajo to prazno na podlagi podatka iz pripadajoče linije

  • izračun polja LETO_GRAD, kjer je prazno, za točke in linije na podlagi polja DAT_VIR,

  • določitev polja Z za točke na podlagi Z koordinate ter polja SIF_VRSTE in DIM_Z,

  • za EL-KOM določitev DIM_YX in DIM_Z za linije na podlagi dimenzij cevi če obstajajo na trasi ali pa števila kablov ki potekajo po trasi

  • za EL-KOM določitev DIM_YX in DIM_Z za točke 6110 - omarica (0,5 in 1,20) in 6107 - jašek (0,5 in 0,6) (samo za tiste ki so brez DIM_YX ali DIM_Z)

9.2 Izvoz elaborata na disk

Izvoz podatkov za oddajo na GURS. Vpiše se številka zadeve in predmet vpisa, kar se shrani v bazi za kasnejše izvoze.

_images/izvoz.png

Pripravijo se vse potrebne datoteke v ustreznem formatu (GeoJSON in JSON). Dodatno se kreira tudi kompresirana ZIP datoteka, skladno z navodili GURS.

Opomba

Izvoz omogoča kreiranje več elaboratov naenkrat, glede na vpisane matične številke upravljalcev za elemente (linije, točke, poligone) v polju MAT_ST.

To pomeni da lahko večji uporabniki (npr. komunalna podjetja), ki so izvajalci GJS na območju več različnih upravljavcev (občin), vodijo podatke v enem projektu in jih tudi v enem koraku izvozijo za oddajo na GURS.

Potrebno je samo zagotoviti pravilen vpis matičnih številk.

Opozorilo

Izvozijo se samo elementi, ki imajo vpisan pravilen podatek o matični številki upravljavca. Če podatka ni, oz. če ne obstaja v evidenci poslovnih subjektov, se takšni elementi ne izvozijo.

Posebnost pri tem pravilu je matična številka 9999999, ki pomeni neznane lastnike hišnih priključkov za vodovod. Podatki s to matično št. se izvozijo v ločen elaborat!

_images/izvoz_report.png

Izvoz več elaboratov z opozorilom o neobstoječih matičnih številkah

Dodatno se vsem izvoženim elementom v bazi zapiše datum in čas izvoza.

GEO-PORTAL

Orodja za prenos podatkov na GEO-PORTAL in druge povezane akcije za določene naročnike, ki uporabljajo to storitev.

Orodja

Vsebuje orodja, ki ne spreminjajo podatkov v elaboratu in se lahko uporabljajo tudi izven pripadajočega projekta za GJI.

Kontrola in poprava točk (LiDAR, geoid)

Za točkovni sloj izvede pripis višin iz Digitalnega modela reliefa (DMR), ki je bil generiran iz podatkov LiDAR in predstavlja najbolj natančne podatke o reliefu za celotno državo.

V primeru, da je vhodni sloj v 3D obliki (PointZ) izračuna tudi razliko med originalno višino in višino iz DMR.

Dodana je možnost preračuna višin na podatke geoida (SVS2010, datum Koper), v primeru da vsebuje vhodni sloj elipsoidne višine.

_images/kontrola_tock.png

Napni linije na DMR (LiDAR)

Postopek elementom linijskega sloja določi Z koordinato za vsako lomno točko na podlagi Digitalnega modela reliefa (DMR).

Opcijsko lahko podamo parameter odmik ki se bo upošteval pri vseh višinah.

Nasvet

Za upoštevanje globine je potrebno vpisati negativno številko!.

Rezultat je nov sloj tipa LineStringZ z višinami iz DMR.

Pridobi višino posamezne točke iz DMR (LiDAR)

Postopek za podano točko vrne informacijo o višini na podlagi podatkov DMR (LiDAR).

Uvoz in prikaz SHP podatkov iz množice ZIP datotek

Postopek iz podane mape na disku iz vsake ZIP datoteke uvozi in združi SHP datoteke z istim imenom ter jih prikaže v legendi. Postopek doda polje DAT_VIR (datum datoteke) in DELO (ime zip datoteke).

Nasvet

Primerno za uvoz in prikaz terenskih podatkov pred nadaljno obdelavo!
