Akcije

Akcije so posebni postopki za hitro izvedbo določenih nalog vezanih na podatke v projektu. Delimo jih na akcije za posamezen sloj in na akcije za posamezni element določenega sloja.

Akcije za sloje

Akcije za sloje se izvajajo nad celotnim slojem. Sprožimo jih preko podatkovne tabele sloja. Na voljo so akcije za navedene sloje:

Akcije za elemente

Akcije za elemente se izvajajo nad posameznimi elementi v sloju. Sprožimo jih z desnim miškinim klikom na lokacijo elementa sloja iz projekta.

_images/akcije_trase.png

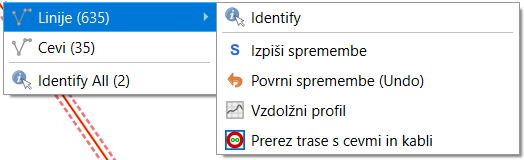

Prikaz akcij za trase (linije) elektronskih komunikacij

actionDiff Izpiši spremembe

Na voljo za sloje iz elaborata: Točke, Linije in Poligoni.

Akcija izpiše polja in vrednosti, ki so bila spremenjena glede na stanje v bazi (t.j. v zbirnem katastru GJI). Deluje za elemente, ki imajo tip spremembe S ali B.

_images/izpis_sprememb.png

Primer izpisa sprememb za linijo

Nasvet

Kadar želimo paketno pridobiti spremembe za vse spremenjene elemente sloja, uporabimo orodje 9.1 Analiza spremenjenih elementov.

actionUndo Povrni spremembe (Undo)

Na voljo za sloje iz elaborata: Točke, Linije in Poligoni.

Akcija povrne spremembe na spremenjenem ali brisanem elementu in mu nastavi tip spremembe na N.

Nasvet

Kadar želimo paketno povrniti izbrane elemente sloja, uporabimo orodje 9.4 Povrnitev spremenjenih in brisanih elementov (Undo).

actionLineProfile Vzdolžni profil

Na voljo za sloje iz elaborata: Linije.

Akcija v samostojnem oknu prikaže interaktivni vzdolžni (višinski) profil izbrane linije z naborom dodatnih informacij in možnosti. Horizontalna os (X) prikazuje razdaljo linije, vertikalna os (Y) pa nadmorsko višino.

_images/vzdolzni_profil.png

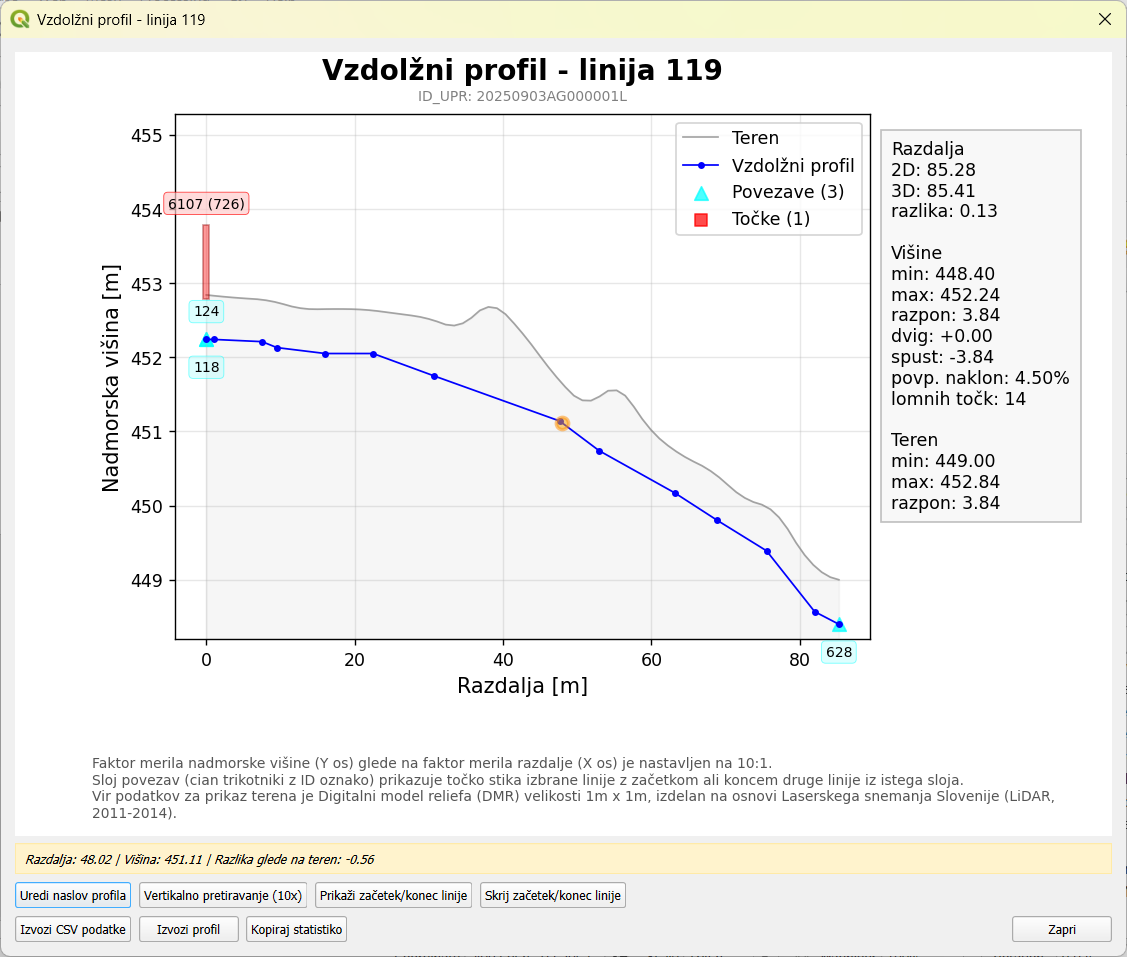

Primer vzdolžnega profila linije (trase) v zemlji

Vsebina profila:

  • Modra linija - višinski profil linije z označenimi lomnimi točkami

  • Siva polnitev - digitalni model reliefa (DMR s celico 1m x 1m)

  • Cian trikotniki - točke stika z drugimi linijami

  • Rdeči pravokotniki - točkovni objekti na liniji z ustrezno višino na podlagi Z koordinate in polja DIM_Z.

Statistika:

  • razdalja linije (2D, 3D, razlika)

  • višinske točke linije (minimum, maksimum, razpon, dvig, spust, povprečni naklon, število lomnih točk)

  • teren (minimum, maksimum, razpon)

Interaktivne funkcije

Sledenje miške:

  • Premik miške po grafu prikaže oranžno točko na karti

  • Statusna vrstica: trenutna razdalja, višina, razlika do terena

Možnosti:

  • Uredi naslov profila - sprememba naslova profila v prikazu in izvozu

  • Vertikalno pretiravanje (XX) - prilagoditev razmerja med horizontalno in vertikalno osjo (0,1x - 10x)

  • Prikaži začetek/konec - označi začetno (zelena) in končno (rdeča) točko linije na karti

  • Izvozi CSV podatke - izvoz tabele lomnih točk, povezav in objektov

  • Izvozi profil - izvoz v PNG, PDF, SVG, DXF

  • Kopiraj statistiko - kopiranje statistike v odložišče

actionCrossSection Prerez trase s cevmi in kabli

Na voljo za sloje iz elaborata Elektronskih komunikacij: Linije (trase).

_images/prerez_trase.png

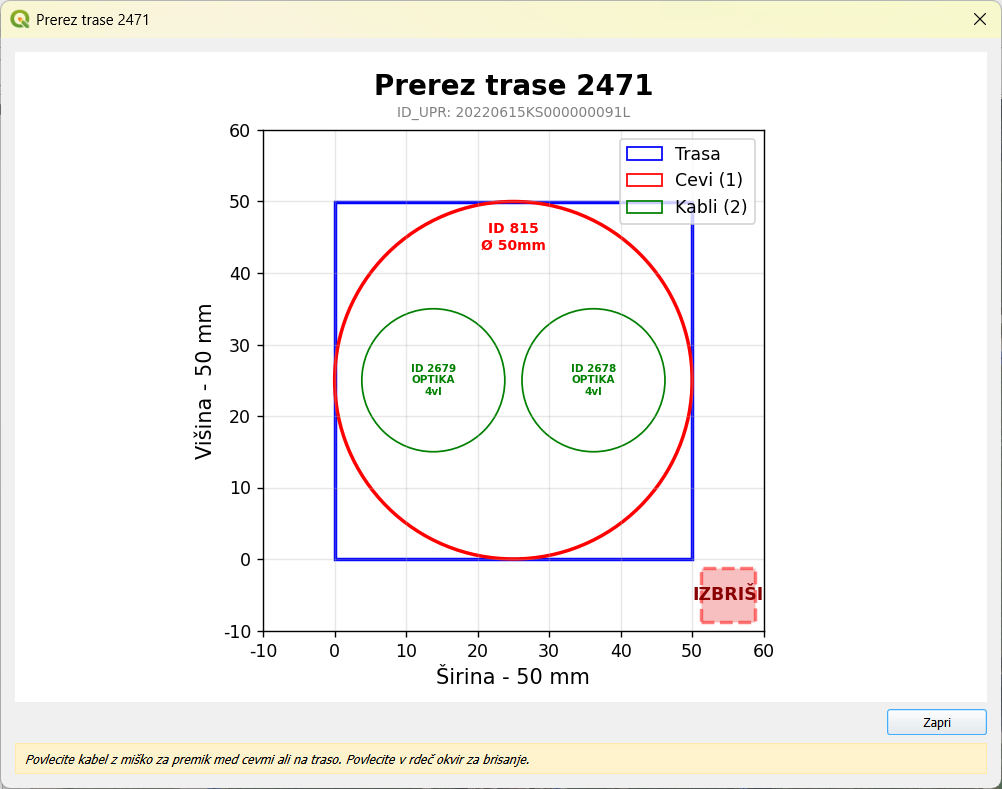

Primer trase s cevjo in dvema optičnima kabloma

V pripravi!
